Tableros de Distribución — Tai Loy Lima Norte
Suministro, fabricación e instalación de tableros de distribución eléctrica para 3 tiendas Tai Loy en Lima Norte, cumpliendo normativa técnica peruana CNE y estándares de la cadena.
Alcance del Proyecto
- Fabricación de 9 tableros de distribución (3 por tienda) bajo norma CNE-Utilización
- Suministro de materiales Schneider Electric y Legrand-Bticino
- Instalación y puesta en servicio en coordinación con contratista general
- Pruebas de aislamiento, continuidad y selectividad de protecciones
- Entrega de dossier técnico con planos As-Built y certificados de prueba
Cronograma de Ejecución
Levantamiento de cargas, cálculo de cortocircuito, diseño de unifilares y memoria de cálculo.
Fabricación de gabinetes metálicos, montaje de componentes Schneider y Legrand, cableado interno y pruebas de fábrica.
Instalación coordinada con apertura de tienda, sin interrupción de operaciones adyacentes.
Pruebas eléctricas, verificación de selectividad, entrega de dossier técnico y capacitación a personal de mantenimiento.
Registro Fotográfico
Tablero principal 400A con protecciones Schneider Electric
Detalle interior: barras de cobre y cableado estructurado

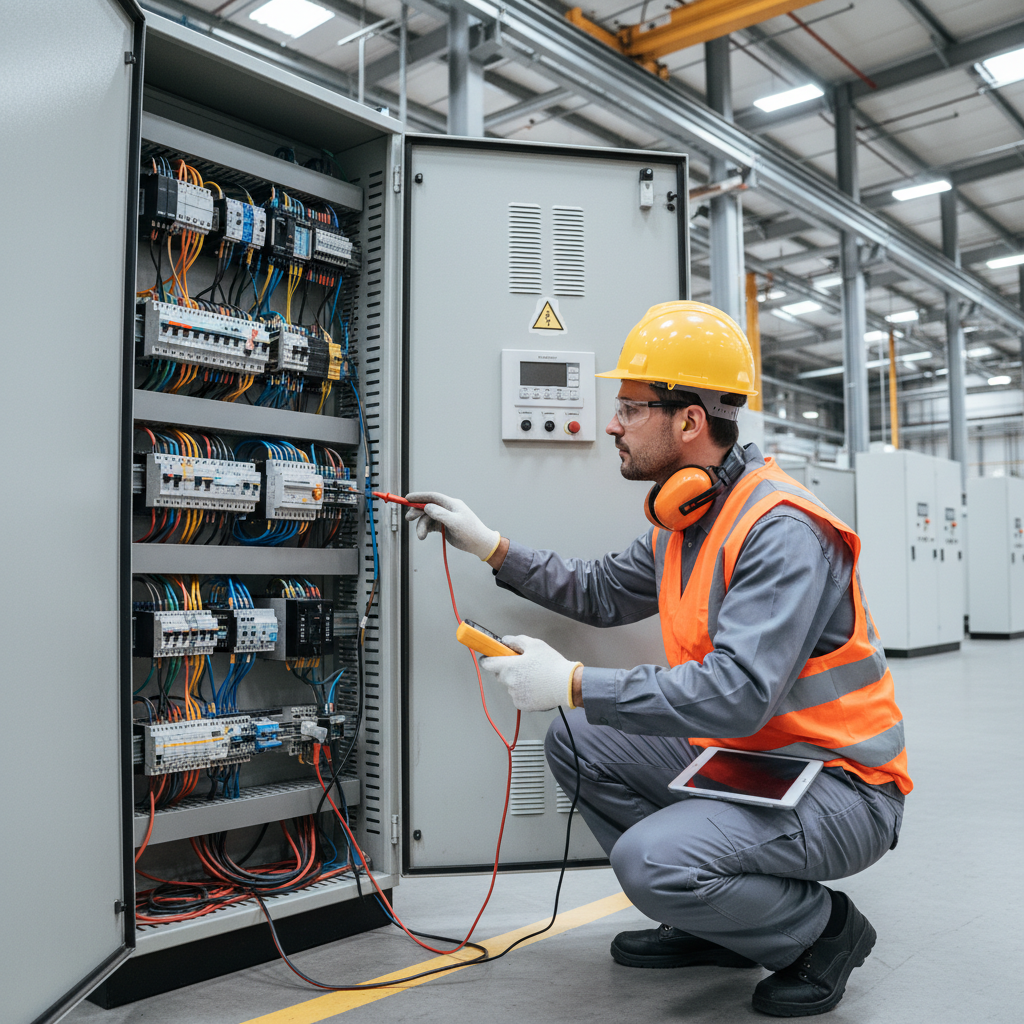

Pruebas de aislamiento y puesta en servicio
Especificaciones Técnicas
- Tipo de tablero
- Adosado metálico IP54
- Capacidad
- 400A — 3F+N+PE
- Protección principal
- Interruptor automático 400A 4P
- Protecciones derivadas
- MCB 16A–63A + RCCB 30mA
- Barras colectoras
- Cobre electrolítico 40x5mm
- Acabado
- Pintura epoxi RAL 7035
- Normativa
- CNE-Utilización, IEC 61439-1
- Cantidad
- 9 tableros (3 tiendas)
Productos VYM
- Tableros adosados metálicos IP54
- Canaletas galvanizadas
- Cajas de paso
Marcas Utilizadas
